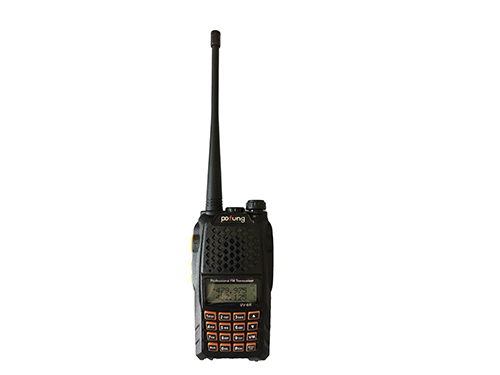

沈陽對講機工作原理介紹

沈陽對講機工作原理介紹

1、發射機：

鎖相環和壓控振蕩器產生發射的射頻載波信號，通過一個緩沖放大器，刺激增長，放大器，使速率RF功率通過天線低通濾波器來抑制高次諧波成分，然后通過天線發射出去。

2、接收部分：

超外差接收部分，用于第二模式中，收發器和RF放大器，帶通濾波器的帶通濾波器后，從天線開關電路的信號輸入端，輸入混頻器，放大后的信號從電臺和從PLL頻率合成器電路的第一本地振蕩器信號的第一混頻器，以形成第一中間頻率信號混合。第一中頻信號由晶體濾波器進一步消除雜波的信道信號的一側。經過濾波的中頻信號到第一中頻處理芯片，和第二本地信號混合，以產生第二中頻信號，第二中頻信號通過陶瓷過濾器，以除去不想要的寄生信號，放大和鑒頻，產生音頻信號。該音頻信號被放大，帶通濾波器，去加重電路，放大的音量控制電路和功率放大器來驅動揚聲器，給人們信息。

3、調制信號和調制電路：

人類的聲音通過麥克風的音頻信號轉換成由放大器電路，預加重電路和帶通濾波器，壓控振蕩器，音頻信號直接調制。

4、信令加工：

CPU產生CTCSS / CDCSS信號經過放大調整，進入壓控振蕩器調制。接收鑒頻器通過以下方式獲得放大和亞音頻的帶通濾波器進行濾波整形的CPU，與預設值的頻率的信號分量，其結果將控制音頻放大器和揚聲器的輸出。也就是說，如果是相同的預設值，然后再打開揚聲器，如果是這樣，那么關閉揚聲器。
